用途及特点：

　　RAQ系列燃气安全切断阀适用于天然气、人工煤气、液化气、以及其它无腐蚀性气体的输配系统中作为超压或失压安全保护装置;

　　1)本切断阀无须外加能源，利用管网自身压力即可操纵；

　　2)动作精度高，响应速度快；

　　3)能在较脏的气体介质中正常工作；

　　4)安装、调试、操作、维护均为简便

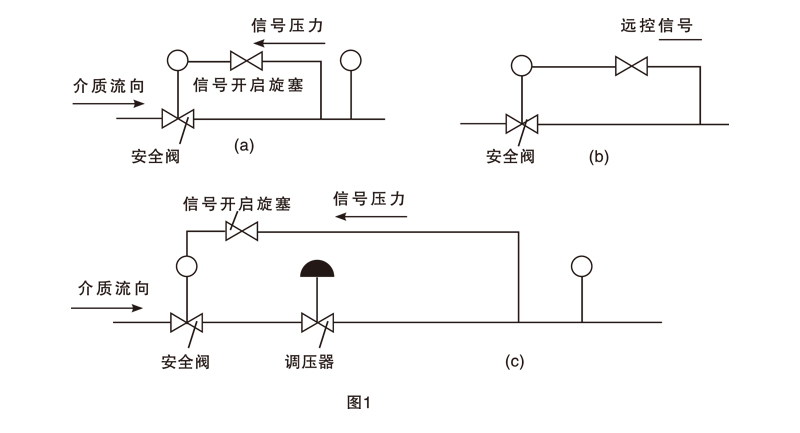

　　RAQ系列安全切断阀可对主管压力直接监控[如图1(a)]，也可对系统的通断实行远控[如图1(b)]，一般常用于气体压力调压器的工作情况进行监控【如图1(c)】。

　　型号编制说明：

　　主要技术参数：

　　工作压力P：≤1.6MPa

　　动作压力范围：<1KPa~0.4MPa（划分五个等级）

　　工作介质：燃气或其它无腐蚀性气体。

　　工作温度：-20~60℃

　　通径系列：DN50、DN80、DN100、DN150、DN200、DN300

　　主要结构：

　　RAQ型燃气安全切断阀由主阀，脱扣机构，传感器组成；( 图2)

　　主要结构尺寸见图2及表2，安全阀与其它设备相连时其间距无严格要求，以不碍操作维护为度。

　　工作原理：

　　主阀内设有主阀瓣和内旁通付阀瓣。

　　传感器由气动薄膜、撞块和压力设定弹簧等组成。

　　脱扣机构由凸轮和三个脱扣臂组成。另设有手动关闭旋钮。

　　当信号压力失常，超过或低于压力设定值时，传感器气动薄膜带动撞块移动，使脱扣机构动作，从而使主阀迅速关闭。

　　安装原理及维护：

　　切断阀为自动切断，手动开启，在开启状态时手柄尾锥指向介质流向，关闭状态时手柄向上，切断阀也可手动关闭，只须转动脱扣机构上的手动关闭旋钮即可。

　　开启切断阀请按下列步骤进行:

　　1、关闭信号管进气旋塞，开启检测口旋塞，将传感器气动薄膜腔内原有气体排空后关闭该旋塞。

　　须认定，对于超压型切断阀，监控的信号压力应低于切断阀动作压力设定之值，失压型切断阀则反之。

　　2、将手柄向开启方向缓慢旋转20°~40°，以打开内旁通付阀瓣使切断阀上下游压力平衡，同时观察整个系统是否正常。

　　3、继续转动手柄使主阀瓣打开并使脱扣机构上扣，以保持其开启状态，(对于失压型则须有信号压力时方可上扣 )。

　　4、开启信号管进气旋塞，切断阀投入运行。

　　动作压力的设定：

　　打开传感器端部的动作压力设定弹簧护盖，旋进螺塞，则动作压力设定值升高，反之降低。

　　用户可根据工艺要求，在该型号动作压力设定范围内自行调整选定动作压力。如超出压力规定范围时，只须变换传感器即可满足各种工艺要求。

　　故障及排除方法：

　　切断阀的整机维护周期可比同条件下使用的调压器延长1~2倍日常检查可利用手动关启旋钮来判断其灵敏与否。
