产品用途：

　　本调压器广泛用于煤气、天然气、液化气及其它无腐蚀性气体。(可组装成调压箱 )用于直燃机组、燃气锅炉、小区供气及大型燃气输配系统。

　　特点：

　　流通能力大；

　　响应速度快、能与电磁阀一起使用；

　　结构简单，维修方便。

　　主要技术参数：

　　进口压力P:0.02~0.4MPa出口压力P2:1~5、5~15、20~30、30~50KPa(可调)

　　调节精度8P:土10%关闭压力P。:≤1.25P

　　结构及原理：

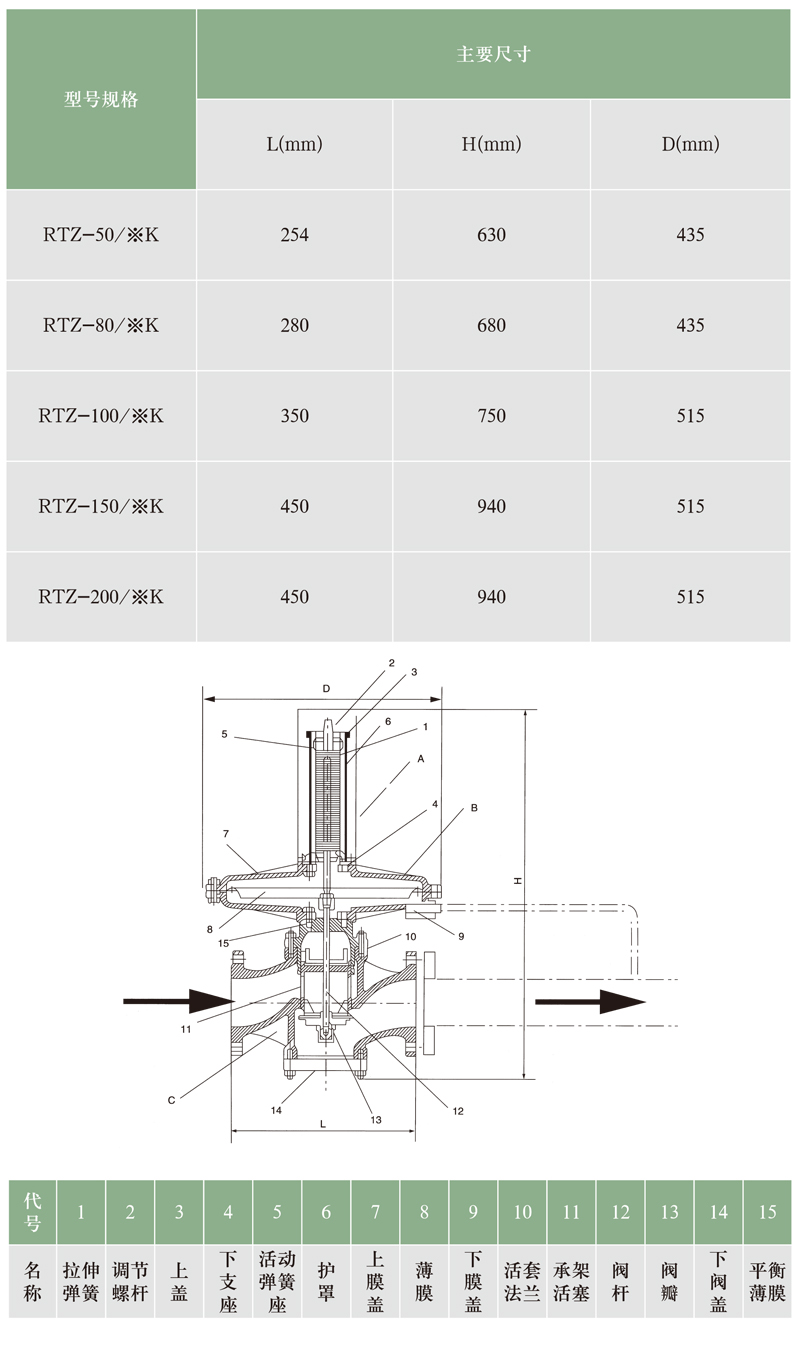

　　RTZ-*/*K型调压器，系直接作用式弹簧负载型调压器，其基本结构如图1。主要由调节器A、薄膜调节器B和阀体C组成。

　　调节器A由：1、拉伸弹簧，2、调节螺杆，3、上盖，4、下支座，5、活动弹簧座，6、护罩组成，整个总成由固定盘与薄膜执行器B的上膜盖7相连。

　　薄膜调节器B：主要由上膜盖7、薄膜B、下膜盖9、活套法兰10、承架活塞11、阀杆12、阀瓣13组成，整个总成用活法兰与阀体C相连。

　　调压器采用全平衡式阀芯结构，以确保前压变化时对调节精度的影响。

　　阀体C装置在主管线上，阀体上仅有一个下阀盖14，只是当清洁阀体时才打开。

　　信号管的通径为DN15（用户自备），信号管一端接在下膜盖9上，另一端接在主管线上。

　　安装：

　　调压器的安装

　　1)水平安装，且调压器出口管道的直径不得小于进口管的真径，为使调压器正常运行宜于上游加装一只过滤器。

　　2)为确保安全，在调压器上游再安装一只切断阀3)调压器和切断阀的讯号管应安装到出口压力较稳定的地方(一般产品在出厂前都已根据用户的具体工况调整好)4)在使用期间，任何情况下，都应极小心地且极缓慢地打开切断阀，避免强劲气流损害调压器下游设备。

　　调压设备的安装

　　1)设备安装非常简单，仅需将设备安装于基础上，用地脚螺栓固定，将进出口法兰与燃气管网连接并进行静电接地即可，需注意法兰不可强行就位

　　2)设备安装完成后，外部管道应进行压力试验及气密性试验，试验时应将设备上所有阀门关闭(设备出厂前已进行过严格试验 )，否则可能会对设备造成损伤。

　　使用及维护：

　　安装好后，首先微启进、出口阀门，用搬手旋动调节螺杆2可以调整出口压力使之达到需要值，待压力稳定后全开进口阀门和出口阀门。

　　当气体介质中含有较重的焦油或蔡时，应定期清洗调节器。维修时先松开活套法兰10，拨出薄膜调节器总成，此时内部零件件全部暴露无遗，即可清除污垢使阀杆12灵活自如。维修时也可以将弹簧调节器A和薄膜调节器B先分离开再维修。

　　维修完毕切勿忘记安装上O型密封圈，当发现O型密封圈有明显的膨胀时必须更换。

　　当发现阀瓣13的丁睛橡胶密封垫有明显的膨胀变形时请更换密封垫。

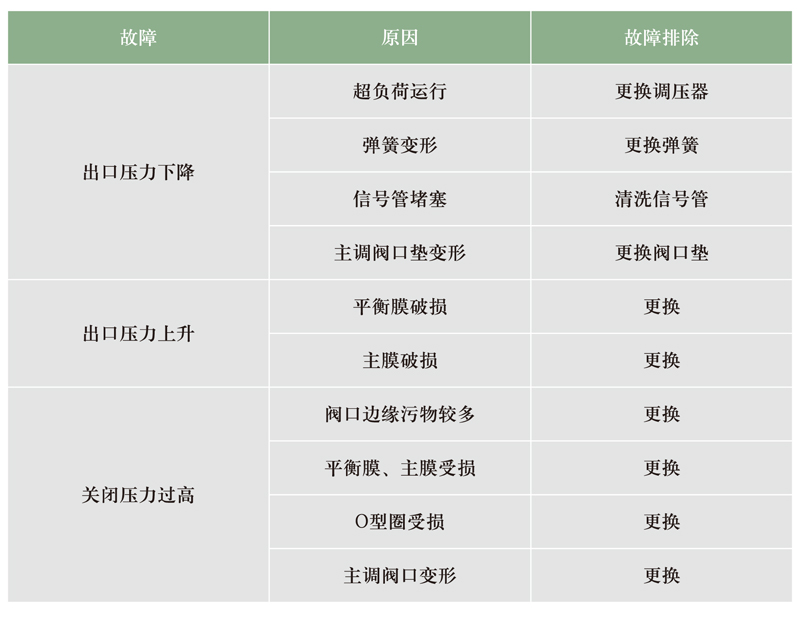

　　故障原因及排除：

　　订货须知：

　　用户订货时须提供以下参数；

　　气体种类；

　　气体进出口压力范围；

　　气体流量；

　　可选功能中的特殊要求；

　　用户的其它要求；

　　我厂可按用户的要求设计，生产各种调压箱及组装形式。
