用途：

　　该产品主要用于天然气、液化石油气等城镇燃气输配高中压管网的压力调节。具有体积小、流量大、性能精确、运行稳定、安全可靠、经济实用等特点。可用于高层建筑、旅馆及小区域调压站等。并可根据不同的压力用于工厂、锅炉、金属加工等，还可组装成箱式调压设备，可节省大量投资费用。

　　主要技术参数：

　　进口压力范围P：01-0.8MPa

　　出口压力范围P： 50-100、100-200、

　　　　　　　　　　200-400KPa

　　工作温度范围：-20C~+60℃

　　连接通径：DN50、DN80、DN100、DN150、DN200

　　连接方式：法兰连接(PN1.6MPa)

　　结构及作用原理：

　　该调压器由主调压器，指挥器及讯号管连接组成。

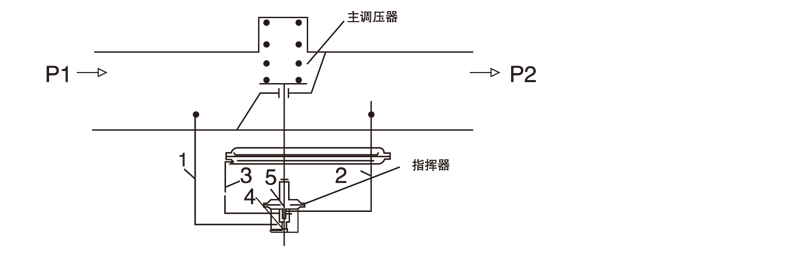

　　此产品是间接作用式并有指挥器控制的气体压力调节器，见示意图。开始时，气体进入调压器阀口一侧,没有压紧指挥器弹簧之前，调压器阀口是关闭的状态，指挥器调节弹簧压紧，气流从管1流经指挥器阀口4节流变为压力P₃(调压器的出口压力P₂的大小值也由此指挥器弹簧调整，实际上是由P₃的变化大小来控制)P3再经管3到达主调压器膜下腔，经膜产生向上一个作用力，把调压器阀口顶开，气体开始经阀口流通，同时，部分P3气体经针形阀和讯号管2排至下游管道，随着流量的变化，调压器阀口的行程可以自动开大关小。例如：当P₂发生变化时，P₃能及时经阀口5针形阀和信号管2同时反馈到指挥器膜下部和调压器主膜上部，如果P₂升高了，由于作用于指挥器和调压器膜的力也增加，指挥器阀口4关小，P₃降低，P₂也随之降低。相反，若P₂下降过低，作用于指挥器膜的压力减小，阀口4开度就增大阀口5关小P₃又升高，P₂也随之升高。其过程就是这样反复进行，达到出口压力稳定。

　　安装和操作:

　　1、安装要求:

　　1)本调压器应安装在用户前的主管道上，应平放位置，不得倾斜和倒置。气流方向应于阀体箭头方向一致。

　　2)管道的通径应不小于调压器的进出口通径。

　　3)所有连接系统应保证密封，不得渗漏。

　　4)调压器应安装在远离火源，防止暴晒;热烤和震动。冬季应采暖。

　　5)调压器前后必须分别安装压力表。

　　2、操作：

　　1)调压器启动前需关紧调压器进出口球阀。

　　2)开启入口阀门，见后压已上升，用皂水检查各接口，不得渗漏，(后压若继续上升是呈关不住状态，需拆开检查)。

　　3)开启出口阀门，此时调压器启动，开始正常工作。

　　4)该调压器出厂时，根据用户要求，各部弹簧和针形阀都已调定，无特殊情况，用户不应自行调整。

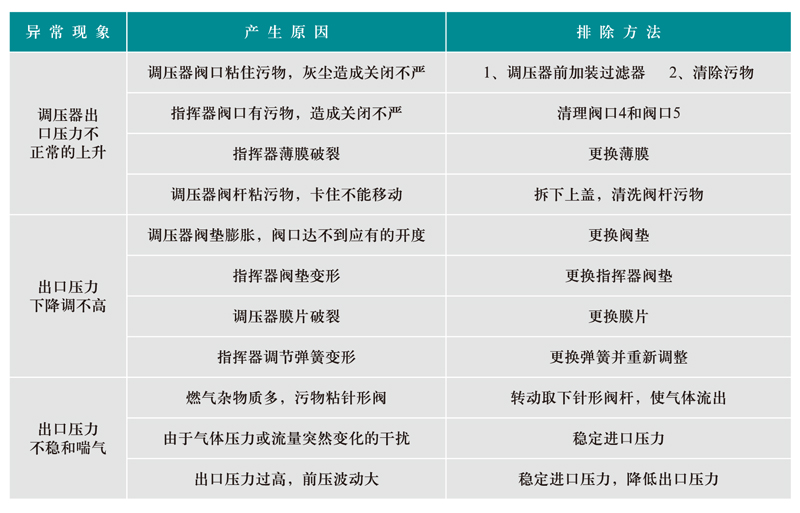

　　故障及维修：

　　维修：

　　1)调压器须定期维修，而且应根据气质(含有腐蚀净化程度)的情况，酌情确定维修周期，发现调压器有不正常必须及时处理。

　　2)维修人员需掌握本调压器的工作原理、工作特性及有关知识。

　　订货须知：

　　1、订货前使用单位要了解调压器的使用条件及有关特性，若有特殊定货，需先将使用条件详细通知厂方，以便能满足用户要求。

　　2、若使用条件与用户不符，用户可向制造厂咨询，考虑改进措施。

　　3、出厂产品确属制造质量问题者，制造厂保修一年。
