概述：

　　该调压器主要应用在中压、LNG小型用户的一二级及高中压燃气管道的减压、稳压，也可用于小型燃气锅炉、工业炉窖、小城镇或小型的城市供气站、可用于大型调压器的负载调压。

　　特性：

　　RTZ-FG为弹簧负载直接作用燃气调压器，取压管为内置式，体积小、调压精度高、反应速度快、关闭性能好、模块化设计、安装维护方便、自带安全切断装置、人工复位。

　　适应介质：

　　天然气、煤气、液化石油气、瓦斯气、沼气、秸秆气及其他无腐蚀性气体。

　　主要技术参数：

　　进口压力范围P₁：0.1-0.8 MPa

　　出口压力范围P₂：100-400 KPa

　　稳压精度等级：可达5

　　关闭压力等级：可达SG10

　　关闭区压力等级：可达SZ10

　　工作温度范围:一20C~+60℃

　　响应时间：ta≤1S

　　连接通径：DN50、DN65、DN80

　　切断精度：设定值的±5%

　　连接方式：法兰连接PN1.6MPa

　　法兰执行标准：HG/T20592-2009

　　调压器制造标准：GB27790-2011《城镇燃气调压器》

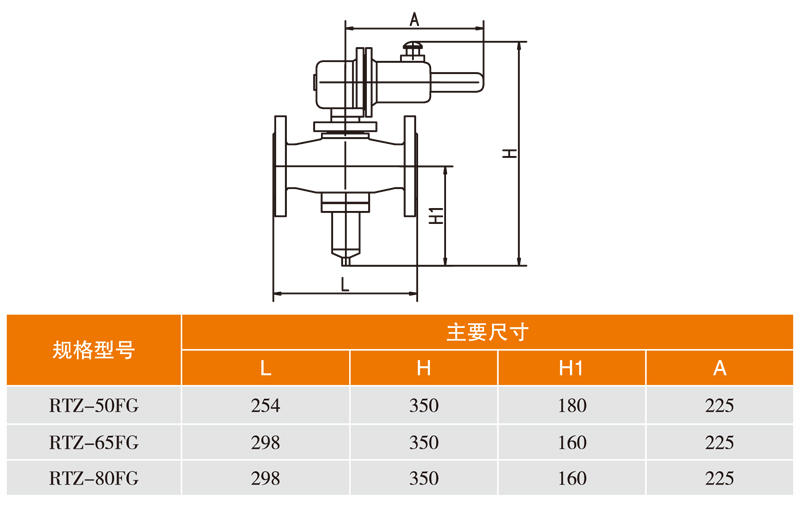

　　结构示意图：

　　工作原理：

　　RTZ-*/FG燃气调压器由阀体、执行机构、弹簧、皮膜、阀口、阀瓣等组成。调压器通过调压弹簧调节调压器出口压力P₂，当出口压力P₂低于设定值时，调压器执行器下腔压力降低，在弹簧力作用下皮膜向下变形，拉杆下移，使调压器阀口开度增大，流量增大维持下游压力的恒定。当出口压力P高于设定值时，其作用与上述过程相反。

　　切断器皮膜在出口压力超高时往下运动从而带动钢球套也往下运动，使钢球脱出，切断阀瓣在弹簧作用下关闭阀口实现切断气源;用护盖连在杆上往下拉就复位。

　　安装与使用：

　　1、安装前仔细核对调压器型号、技术参数与使用要求是否完全符合

　　2、检查调压器上的气流箭头是否与安装管线的气流一致。

　　3、请参照主要结构尺寸表，安装调压器。

　　4、在调压器前后应装设相应量程的压力表。对于较脏的介质，调压器前应安装燃气过滤器。

　　5、应将前后的管道吹扫干净后，才能将调压器就位安装。

　　6、调压器的启动

　　a.缓慢开启进口阀门，看调压器出口压力表显示的参数是否符合所需用的，如正常，再缓慢打开出口阀门。b.操作调节调压螺栓，直至出口压力达到符合要求。C调压器工作稳定后，戴上护罩。

　　7、调压器不参与管线打压、更不允许反打压，否则膜片破损、托盘、阀杆变形。

　　维护与维修：

　　1、维护

　　建议每半年对调压器进行维护保养。

　　先慢慢关上出口阀门，检查出口阀门至调压器间的密封情况，读出口压力表，出口压力表应该略升高，原因是受关闭回压的影响，但压力会很快稳定，如压力仍不断升高，即为密封不严，检查调压器，进行维护保养。

　　2、维修

　　2.1要点：建议由有经验的熟练维修人员进行维护与维修，如尚需任何信息可与本公司售后服务部联系。

　　维修前应先将调压器的进、出口阀门关闭，松开取压管两端的连接头以泄掉调压器体内部压力，维修安装完后，应用肥皂水检查所有连接密封部位是否密封良好。

　　2.2清洁调压器内部

　　当气体介质含有较重焦油或蔡时，应定期对调压器内部进行维修清洁。

　　维修清洁阀座部位时，请先松开与阀体连接的螺栓，拆卸下调节或切断总成，然后清洗或更换阀垫。

　　订货须知：

　　1、订货前使用单位要了解调压器的使用条件和特性，订货时要详细鉴定规格型号和技术要求，以便厂方供货。

　　2、若用户对调压器有特殊要求，要先向制造厂咨询，征得厂方同意生产后，方可订货。

　　3、用户订货后，若使用条件不符，可向制造厂咨询，考虑改进措施，但制造厂不承担责任。

　　4、产品出厂后，确属制造质量问题，制造厂保修一年。
