RTZ-*/*GQ系列调压器

  • cp18.jpg

  概述:

  该调压器主要应用在中压、LNG小型用户的一二级中压燃气管道的减压、稳压,也可用于小型燃气锅炉、工业炉窖、小城镇或小型的城市供气站、可用于大型调压器的负载调压。

  特性:

  RTZ*/*GQ为弹簧负载直接作用燃气调压器,取压管为内置式,体积小、调压精度高、反应速度快、关闭性能好、模块化设计、安装维护方便、自带安全切断装置、人工复位。

  适应介质:

  天然气、煤气、液化石油气、瓦斯气、沼气、秸秆气及其他无腐蚀性气体。

  主要技术参数:

  进口压力范围P1:0.1-0.8MPa

  出口压力范围P2:0.05-0.2、0.2-0.4MPa

  稳压精度等级:可达AC5

  关闭压力等级:可达SG10

  关闭区压力等级:可达SZ10

  工作温度范围:-20℃~+60℃

  连接通径:DN25、DN50

  切断精度:设定值的±5%

  连接方式:法兰连接PN1.6MPa

  法兰执行标准:HG/T20592-2009

  调压器制造标准:GB27790-2011《城镇燃气调压器》

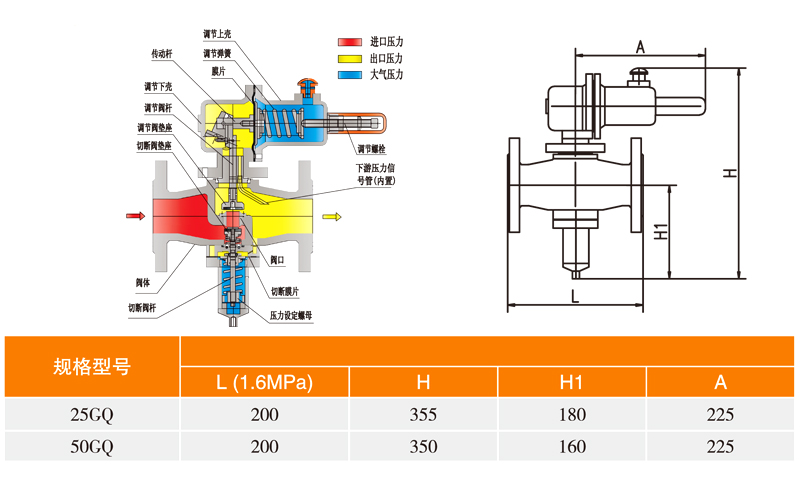

  结构示意图:

  工作原理:

  RTZ-*/*GQ燃气调压器由阀体、执行机构、弹簧、皮膜、阀口、阀瓣等组成。调压器通过调压弹簧调节调压器出口压力P2,当出口压力P2低于设定值时,调压器执行器下腔压力降低,在弹簧力作用下皮膜向下变形,拉杆下移,使调压器阀口开度增大,流量增大维持下游压力的恒定。当出口压力P高于设定值时,其作用与上述过程相反。

  切断器皮膜在出口压力超高时往下运动从而带动钢球套也往下运动,使钢球脱出,切断阀瓣在弹簧作用下关闭阀口实现切断气源:用护盖连在杆上往下拉就复位。

  安装与使用:

  1、安装前仔细核对调压器型号、技术参数与使用要求是否完全符合。

  2、检查调压器上的气流箭头是否与安装管线的气流一致。

  3、请参照主要结构尺寸表,安装调压器。

  4、在调压器前后应装设相应量程的压力表。对于较脏的介质,调压器前应安装燃气过滤器。

  5、应将前后的管道吹扫干净后,才能将调压器就位安装。

  6、调压器的启动

  a.缓慢开启进口阀门,看调压器出口压力表显示的参数是否符合所需用的,如正常,再缓慢打开出口阀门。b.操作调节调压螺栓,直至出口压力达到符合要求。C.调压器工作稳定后,戴上护罩。

  7、调压器不参与管线打压、更不允许反打压,否则膜片破损、托盘、阀杆变形。

  维护与维修:

  1、维护

  建议每半年对调压器进行维护保养。

  先慢慢关上出口阀门,检查出口阀门至调压器间的密封情况,读出口压力表,出口压力表应该略升高,原因是受关闭回压的影响,但压力会很快稳定,如压力仍不断升高,即为密封不严,检查调压器,进行维护保养。

  2、维修

  2.1、要点:建议由有经验的熟练维修人员进行维护与维修,如尚需任何信息可与本公司售后服务部联系。

  维修前应先将调压器的进、出口阀门关闭,松开取压管两端的连接头以泄掉调压器体内部压力,维修安装完后,应用肥皂水检查所有连接密封部位是否密封良好。

  2.2、清洁调压器内部

  当气体介质含有较重焦油或萘时,应定期对调压器内部进行维修清洁。

  维修清洁阀座部位时,请先松开与阀体连接的螺栓,拆卸下调节或切断总成,然后清洗或更换阀垫。

  订货须知:

  1、订货前使用单位要了解调压器的使用条件和特性,订货时要详细鉴定规格型号和技术要求,以便厂方供货。

  2、若用户对调压器有特殊要求,要先向制造厂咨询,征得厂方同意生产后,方可订货。

  3、用户订货后,若使用条件不符,可向制造厂咨询,考虑改进措施,但制造厂不承担责任。

  4、产品出厂后,确属制造质量问题,制造厂保修一年。
